PF(FS)型强耐腐蚀离心泵

产品展示

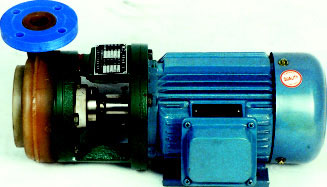

PF(FS)型强耐腐蚀离心泵 PF(FS)系列泵为单吸单级直联式离心泵，其特点是泵占地面积小，能满足用户各种狭小场合使用。完美的设计，安装使用更方便，泵轴的绝对同心度及叶轮的动静平衡，保证了泵运行的平稳、低噪音和元振动现象。采用不锈钢、碳化钨、塑料王及氟橡胶等材料制成的机械密封，运行寿命长、不渗漏。

PF型系列泵的应用面极广，根据不同材质制造，可作化工泵、耐腐蚀泵、清水泵及排污泵选用。作为化工泵用时，过流部件全部用氟塑料（PVDF，F46）增强聚丙烯等模压而成。它能输送-50℃—90℃的多种硫酸、硝酸、磷酸、铬酸、草酸、氢氟酸和有机溶剂、氧化剂等。作为耐腐蚀泵用时，过流部件的材质为1Cr18Ni9Ti及Cr18Ni12M92Ti。作为清水泵用时，用铸铁制造。

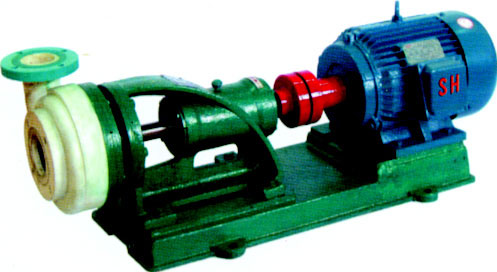

PF(FS)型强耐腐蚀离心泵 PF型系列泵还可作为排污泵用，其过流部件的材质为极其耐磨又耐腐蚀的超高分子量聚乙烯用模压成形而成。它可用于一般污水泵，又可用于仅供排污泵以及替代各种陶瓷来应用。

PF型泵的结构主根由泵体、泵盖和叶轮、托架、械机密封等组成。泵为赶联式结构。根据用户需要亦可提供托架式结构的泵。泵的出口有与轴线垂直向上的和轴线中心向上的两种。

泵的旋转方向有顺时针转和逆时针两种形式，使用泵时根按转向牌使用。

开车：

若泵安装高于液体平面，进口部需装底阀（单向止回阀），使用前应将泵内灌满液体。检查电机运转方向是否与泵相同，禁止反向运转。打开管路上的阀门和压力表，启动电机用阀门开启大小来调节泵的流量和压力。机械密封在正常工作情况下，允许漏量<5毫升/时。在端面下部用小容器受之。泵在正常运转时，防止中途断液烧坏部件。如发现松动式其它不正常现象时应停车检查。

停车：

停车前及时关闭出口阀，防止液体倒灌。当环境温度低于液体凝固时，应放净泵内液体。长期停止使用泵时应拆洗清理，封闭泵出口。

安装尺寸

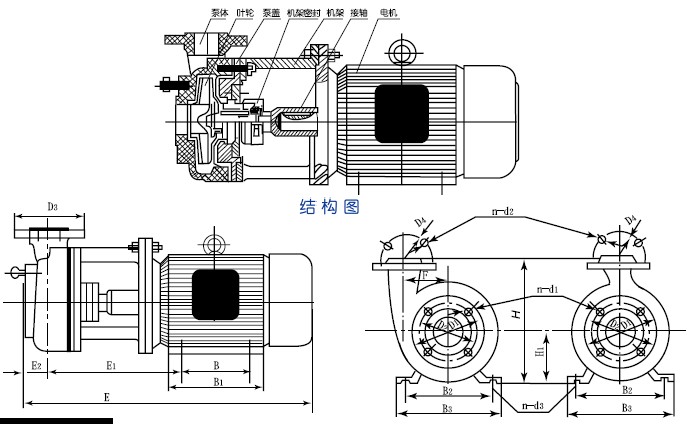

安装尺寸表图：

单位：mm

泵型号	配用功率 (kw)	外表安装尺寸										进口法兰						n-d3
泵型号	配用功率 (kw)	H	H1	E2	E1	E	B	B1	B2	B3	F	D1	D2	n-d1	D3	D4	n-d2	n-d3
PF25-20-125	1.1-2P	185	80	28	190	415	100	130	125	165	70	100	75	4-M10	90	65	4-￠12	4-￠10
PF32-20-145	1.5-2P	210	90	32	213	455	100	130	140	180	80	120	90	4-M10	100	75	4-￠12	4-￠10
PF40-32-125	2.2-2P	208	90	35	213	482	125	155	140	180	70	130	100	4-M10	120	90	4-￠14	4-￠10
PF50-40-145	3-2P	225	100	45	226	528	140	176	160	215	80	140	110	4-M12	130	100	4-￠14	4-￠12
PF50-32-200	5.5-2P	312	132	70	304	755	140	200	216	280	0	160	130	4-￠12	120	90	4-￠14	4-￠12
PF65-50-125	4-2P	252	112	75	242	588	140	180	190	245	0	160	130	4-￠12	140	110	4-￠14	4-￠12
PF65-50-160	5.5-2P	282	132	47	308	660	140	200	216	280	92	160	130	4-M12	140	110	4-￠14	4-￠12
PF65-40-200	7.5-2P	312	132	75	310	708	140	200	216	280	0	160	130	4-￠12	130	100	4-￠14	4-￠12
PF80-65-125	5.5-2P	292	132	80	310	676	140	200	216	280	0	185	150	4-￠14	160	130	4-￠14	4-￠12
PF80-65-160	7.5-2P	292	132	50	240	595	140	200	216	280	105	185	150	4-M12	160	130	4-￠14	4-￠12
PF80-65-200	15-2P	360	160	50	310	745	210	270	254	330	0	185	150	4-￠14	160	130	4-￠14	4-￠12
PF100-80-125	11-2P	340	160	90	300	770	210	270	254	330	0	205	170	4-￠18	185	150	4-￠14	4-￠12
PF100-80-160	15-2P	330	160	55	283	725	210	270	254	330	120	205	170	4-M12	185	150	4-￠14	4-￠12
PF100-65-200	22-2P	405	180	80	315	875	241	311	279	355	0	205	170	4-￠18	160	130	4-￠14	4-￠12
PF125-100-200	45-2P	425	225	85	345	985	311	393	356	435	0	235	200	4-￠18	205	170	4-￠18	4-￠19
PF150-125-250	18.5-4P	535	180	100	310	840	241	311	279	355	0	260	225	4-￠18	235	200	4-￠18	4-￠12
PF200-150-250	37-4P	535	225	140	350	975	286	368	356	435	0	315	280	4-￠18	260	224	4-￠18	4-￠19

表Ⅱ 聚偏氟乙烯(PVDF)耐化学介质性能

化学介质	浓度％	最高使用温度℃	化学介质	浓度％	最高使用温度℃	化学介质	浓度％	最高使用温度℃
盐酸	36	135	氢氧化钠	<10	85	乙醇		135
硫酸	<60	120	氢氧化钠	50	50	乙醚		50
硫酸	80-93	95	碳氧化铵		110	甲醛	37	50
硫酸	90	65	碳氧化钙		135	丙酮	10%水溶液	50
硝酸	<50	50	碳酸钠	水溶液	135	肼	水溶液	95
磷酸	<85	135	碳酸氢钠	水溶液	120	苯		75
磷酸	85	110	氨水		110	苯胺		90
醋酸	10	110	盐水		135	甲苯		85
醋酸	80	80	磷酸氢钠	水溶液	120	苯酚		50
醋酸	100	50	磷酸钙	水溶液	135	氯苯		135
三氯醋酸	<10	95	氯化钙	水溶液	135	萘		95
三氯醋酸	50	50	氯化钾	水溶液	135	氯甲烷		135
草酸		50	氯化铵	水溶液	135	三氯甲烷		50
笨磺酸	水溶液	50	三氯化铁	水溶液	135	四氯化碳		135
氢氟酸	40-100	95	硫酸亚铁	水溶液	135	氯乙烷		135
氢氟酸	40	120	硫酸铵	水溶液	135	1.2三硫酸铵	水溶液	135
过氯酸	10	95	硝酸钠	水溶液	135	烷		120
过氯酸	70	50	磷酸铵	水溶液	135	四氯乙烷		95
次氯酸钠	6-15	95	尿素	水溶液	120	氯乙烯		135
氯酸钾		100	二氧化硫		80	三氯乙烷		110
铬酸	<40	80	二氧化氮		75	二氯乙烯		135
铬酸	50	50	二氧化氯		65	天然气		135
高锰酸钾		120	氯	元素	95	燃料油		120
过氧化氢	<30	95	溴	元素	65	石蜡油
过氧化钠		95	碘	元素	65	1.1.2三氯乙		65

产品参数

泵型号	转速（r/min）	流量		扬程（m）	效率（%）	电机功率（kw）	汽蚀余量（m）
泵型号	转速（r/min）	m³/h	L/S	扬程（m）	效率（%）	电机功率（kw）	汽蚀余量（m）
PF25-20-125	2900	1.5	0.42	23	22	1.1	5.0
		2.5	0.69	20	24
		3.5	0.97	18	23
PF32-25-145	2900	3.5	0.97	28	25	1.5	5.0
		5	1.39	25	27.5
		6.5	1.80	21	27
PF40-32-125	2900	5	1.39	22	38	2.2	4.0
		7.5	2.08	20	40
		10	3.06	16	39
	1450	2.5	0.69	5.5	33	1.1	3.5
		3.75	1.04	5	35
		5	1.39	4	34
PF50-40-145	2900	10	2.78	26	48	3.0	5.0
		15	4.17	25	51
		18	6.11	24	52
	1450	5	1.39	6.5	44	1.5	4.5
		7.5	2.08	6.25	49
		9	3.06	6	50
PF50-32-200	2900	7.5	2.08	52	32	5.5	4.0
		12.5	3.47	50	33
		15	4.17	48	35
	1450	3.75	1.04	13	26	1.5	3.0
		6.3	1.74	12.5	27
		7.5	2.08	12	29
PF65-50-125	2900	15	4.17	21.3	43	4	4.0
		25	6.94	20	58
		30	8.33	18.6	59
	1450	7.5	2.08	5.4	35	1.1	3.5
		12.5	3.47	5	51
		15	4.17	4.5	52
PF65-50-160	2900	15	4.17	34	42	5.5	5.0
		25	6.94	32	55
		30	8.33	30	57
	1450	7.5	2.08	8.5	36	1.5	4.0
		12.5	3.47	8	49
		15	4.17	7.5	51
PF65-40-200	2900	15	4.17	53	39	7.5	4.0
		25	6.94	50	50
		30	8.33	47.6	51.5
	1450	7.5	2.08	13.5	33	2.2	3.5
		12.5	3.47	12.5	44
		15	7.17	12	45.5
PF80-65-125	2900	30	8.33	23	56	5.5	4.0
		50	13.9	20	65
		60	16.7	17	63

泵型号	转速（r/min）	流量		扬程（m）	效率（%）	电机功率（kw）	汽性余量（m）
泵型号	转速（r/min）	m³/h	L/S	扬程（m）	效率（%）	电机功率（kw）	汽性余量（m）
PF80-65-125	1450	15	4.17	5.8	51	1.5	3.5
		25	6.94	5	60
		30	8.3	4.4	58
PF80-65-160	2900	30	8.3	36	54	7.5	5.0
		50	13.9	32	64
		60	16.7	28	62
	1450	15	4.17	9	52	2.2	5.0
		25	6.94	8	59
		30	8.3	7	58
PF80-50-200	2900	30	8.3	55	50	15	4.5
		50	13.9	50	60
		60	16.7	45	59
	1450	15	4.17	13.5	41	3	4.0
		25	6.94	12.5	51
		30	8.3	11.5	52
PF100-80-125	2900	60	16.7	24	60	11	5.0
		100	27.7	20	70
		120	33.3	16	64
	1450	30	8.3	6	54	3	4.0
		50	13.9	5	64
		60	16.7	4	59
PF100-80-160	2900	60	16.7	37	58	15	5.5
		100	27.7	32	70
		120	33.3	28	60
	1450	30	8.3	9	53	4	4.5
		50	13.9	8	65
		60	16.7	7	65
PF100-65-200	2900	60	16.7	56	60	22	5.5
		100	27.7	50	68
		120	33.3	44	67
	1450	30	8.33	14	57	5.5	3.5
		50	13.9	12.5	63
		60	16.7	11	58
PF125-100-200	2900	120	33.3	61	66	4.5	6.0
		200	55.6	50	73
		240	66.7	41	67
	1450	60	16.7	15.3	60	11	3.9
		100	27.7	12.5	68
		120	33.3	10.3	62
PF150-125-250	1450	120	33.3	24.8	63	18.5	3.8
		200	55.6	20	73
		240	66.7	15	65
PF200-150-250	1450	240	66.7	23	65	37	4.5
		400	111.1	20	75
		460	127.8	14	68
