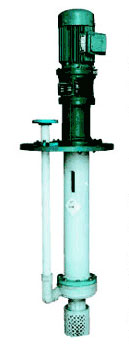

FYS型耐腐蚀液下泵

产品展示

FYS型耐腐蚀液下泵系立式单级单吸离心泵。用于输送不含固体颗粒及不易结晶的腐蚀性液体。主根解决强腐蚀介质输运问题。本泵特点是立式结构，泵体、叶轮部份浸没在集体中，故占用较小面积，轴封无泄漏现象，因而适用于输送腐蚀性液体。本泵可按防爆区域和非防爆区域选用，凡在防爆区域使用配置防爆型电机，这类电机分三种组级型号，当使用条件含各种爆炸性混合时，应选用高组级。泵的转向应按泵所指方向起动，不能反转运行，泵起动时泵体部位必须淹没在液体内。

本泵选用范围

液下深度：L=250mm--2500mm

流量：Q=1.5m3/h--400m3/h

场程：H=6m--50m

转速：n=1450r/min--2900r/min

使用温度：-5℃--105℃

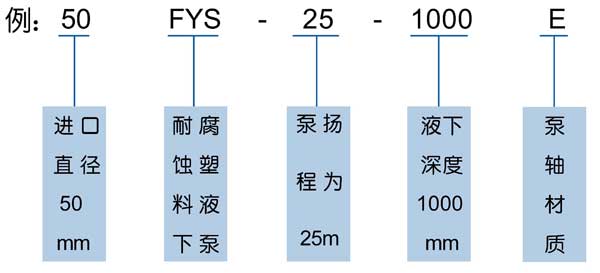

泵型号意义

主要用途

本泵可输送酸、碱、盐、油品、饮料等介质，广泛用于化工、石油化工、精细化工、染料化工、仪表、轻工、冶金、环保、小处理、医药、食品等部门。

使用条件

①介质温度℃--105℃

②本泵可输送强腐蚀性的化工介质，如盐酸、氢氟酸、硼酸、丁酸、烧碱、纯碱……具体请看"增强聚丙烯包塑液下泵耐蚀性能表"

③如需根输送特殊介质，我厂可制造聚偏氟乙烯（PVDF）式F-46材质的液下泵。

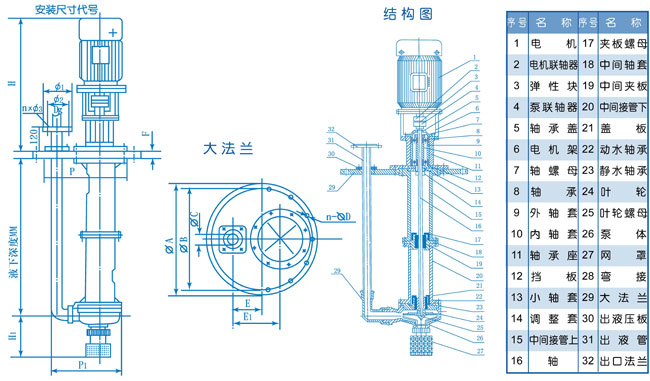

结构与材质

①为保证输送不同介质并能有较长的寿命，按材料组成分类有五种 A：增强聚丙烯——耐腐蚀不锈钢（FRPP-1Cr18Ni9Ti） B:增强聚丙烯——钛（FRPP-Ti） C：增强聚丙烯——其它金属 D：增强聚丙烯——氟塑合金 E：增强聚丙烯——丙烯包塑

②除轴之外，与介质接触零件的材质有以下几种：F-4、氮化硅、碳化硅、钛全金、增强聚丙烯。

③为防止热胀冷缩变形引起的各种问题，泵的连接管采用复合材料（钢管内外包塑）

④本泵运行中产生的囝向力及径向力由可调心的轴承承爱，保证运行平稳噪声小。

⑤泵的下部装有水轴承，液下深度超过1米的泵，设有中间水轴承，保证泵运行平稳可靠。

产品参数

泵型号	转速(r/min)	流量（m³/h）	扬程（m）	效率（%）	电功功率（KW）	出口口径（mm）	液下深度（mm）
25FYS-16	2900	1.5	17.5	25	0.55～0.75	20	250
		2.5	18	23			500
		3.5	14.5	20			750
32FYS-21	2900	3.5	22	27	1.1～1.5	25	1000
		5.5	20	25			1500
		7.5	16	21			2000
40FYS-20	2900	5	22	38	1.5～2.2	32	685
		7.5	20	40			1000
		10	15	41			1500
	1450	2.5	5.5	33	0.37～0.55		1800
		3.75	5	35			200
		5	2	34
50FYS-25	2900	12	28	48	3～4	40	685
		17	25	51			1000
		25	18	50			1500
	1450	6	7	44	0.75～1.1		1800
		8.5	5	49			2000
		12.5	4	50			2500
50FYS-50	2900	7.5	52	32	5.5～7.5	32	685
		12.5	50	33			1000
		15	48	38			1500
	1450	3.75	13	28	1.1～1.5		1800
		6.3	12.5	27			2000
		7.5	12	29			2500
65FYS-20	2900	15	21.5	43	4～5.5	50	685
		25	20	58			1000
		30	18.5	59			1500
	1450	7.5	5.3	35	1.1～1.5		1800
		12.5	5	51			2000
		15	4.5	52			2500
65FYS-32	2900	15	34	42	5.5～7.5	50	685
		25	32	55			1000
		30	30	57			1500
	1450	7.5	8.5	36	1.5～2.2		1800
		12.5	8	49			2000
		15	7.5	51			2500
65FYS-50	2900	15	53	39	7.5～11	40	685
		25	50	50			1000
		30	47.5	51			1500
	1450	7.5	13	33	22～3		1800
		12.5	12.5	44			2000
		15	11.5	45			2500

泵型号	转速(r/min)	流量（m³/h）	扬程（m）	效率（%）	电功功率（KW）	出口口径（mm）	液下深度（mm）
80 FYS-20	2900	30	23	56	5.5～7.5	65	685
		50	20	65			1000
		60	17	63			1500
	1450	15	6	51	1.1～1.5		1800
		25	5	60			2000
		30	4	58
80 FYS-32	2900	30	36	54	7.5～11	65	685
		50	32	64			1000
		60	28	62			1500
	1450	15	9	52	1.5～2.2		1800
		25	8	59			2000
		30	7	58			2500
80 FYS-50	2900	30	55	50	15～18.5	50	685
		50	50	60			1000
		60	45	59			1500
	1450	15	13.5	41	3～4		1800
		25	12.5	51			2000
		30	11	52			2500
100 FYS-20	2900	60	24	60	11～15	80	685
		100	20	70			1000
		120	16	64			1500
	1450	30	6	54	2.2～3		1800
		50	5	65			2000
		60	4	59			2500
100 FYS-32	2900	60	36	58	15～18.5	80	685
		100	32	70			1000
		100120	28	70			1500
	1450	30	9	53	3～4		1800
		50	8	65			2000
		60	7	65			2500
100FYS-50	2900	60	56	60	22	65	685
		100	50	68			1000
		120	44	67			1500
	1450	30	14	60	5.5		1800
		50	12.5	68			2000
		60	11	62			2500
125FYS-50	2900	120	61	66	45	100	685
		200	50	73			1000
		240	41	67			1500
	1450	60	15	60	7.5		1800
		100	12.5	68			2000
		120	10	62			2500
150FYS-20	1450	120	24.5	63	18.5	125	685
		200	20	73			1000
		240	15	65			1500
200FYS-20	1450	240		65	37	150	1800
		400	20	75			2000
		460		68			2500
